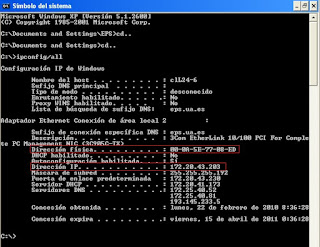

4.a Visualiza la dirección MAC e IP de la máquina de ensayos, ejecutando el siguiente comando en una ventana de MSDOS: ipconfig /all
Anota los valores de IP y MAC que obtienes. Con ello sabrás el direccionamiento IP y MAC de tu PC en la red local.
IP: 172.20.43.203
MAC: 00:0A:5E:77:08:ED
A continuación, activa la captura de tramas en el programa monitor de red.
En la máquina del alumno se lanzarán peticiones ‘echo’ a través del programa ping a la dirección IP 172.20.43.230, borrando previamente de la tabla ARP local la entrada asociada a esa dirección IP:arp –a (Visualiza la tabla ARP)
arp –d (Borra una dirección IP en la tabla ARP)
ping 172.20.43.230 (Muestra la conectividad de la máquina 172.20.43.230)En el monitor de red debes detener la captura y visualizarla. Introduce un filtro para visualizar sólo tramas ARP asociadas a la máquina del alumno…
FILTRO: ip.src==”IP” && arp
• ¿Cuántas tramas Ethernet intervienen en el protocolo ARP?
FILTRO: arp&ð.addr=="MAC"
TRAMAS: 2
Intervienen 2 tramas de ethernet, la petición ARP del proceso Broadcast y la respuesta ARP, devuelta por el Cisco (Cisco_8c:8c:ff), al cual nos encontramos conectados en red.
• ¿Cuál es el estado de la memoria caché de ARP una vez se ha ejecutado el protocolo ARP para la resolución de una dirección?
MSDOS: arp -a
En la memoria caché, se observa una correspondencia entre la dirección IP y la dirección MAC, a la que está asociada nuestra maquina.
El estado de la memoria es de tipo dinámico
• Sin que haya transcurrido mucho tiempo, captura de nuevo tramas con el monitor de red.Vuelve a ejecutar el comando ping (con la misma dirección IP destino). Paraliza la captura y observa la secuencia de tramas ARP. ¿Aparecen las mismas tramas ARP asociadas con tu máquina?
Si que aparecen las mismas tramas ARP, ya que, todavía permanecen en la memoria caché de la ARP.
4.b Ejecuta el comando ping con diferentes direcciones IP de los compañeros asistentes a prácticas. ¿Qué ocurre con la memoria caché de ARP de tu máquina?
MSDOS: ping “IP”
La memoria caché del ARP (MSDOS: arp -a) aumenta y, con ello, el número de tramas; debido a que, guarda la información de la dirección IP y la dirección MAC de cada máquina solicitada.
4.c. Borra el contenido de tu caché ARP. A continuación, activa el Monitor de red y pide a tus compañeros del aula más cercanos a ti que te envíen comandos ping. Tú no debes enviar ningún comando. Pasados unos segundos… ¿Qué ocurre con tu caché de ARP? ¿Qué tramas de ARP aparecen en la captura del monitor de red?
MSDOS: arp –d (Borrar memoria caché)
MSDOS: arp –a (Cargar tabla de memoria caché)
En la tabla se observan las direcciones IP y MAC de los compañeros que han solicitado un 'ping' o comunicación con nuestra maquina. En este caso, el compañero con dirección IP 172.20.43.200.
En el monitor de red
FILTRO: arp
Aparecen las 2 tramas de ARP, la de petición ARP y la de respuesta ARP.
4.d Borra el contenido de tu caché ARP. Ejecutar el comando ping con las siguientes direcciones IP externas a tu red local:
MSDOS: arp –d
MSDOS: ping
• 172.20.41.241
• 10.3.2.0
• 10.3.7.0
• 10.4.2.5¿Qué ocurre con la memoria caché de ARP en este caso? Especifica cuál es la máquina de tu red local de la que proceden las tramas que transportan los mensajes de respuesta al haber ejecutado el comando ping a los anteriores destinos.Al ejecutar el comando 'ping' en esas direcciones IP externas a nuestra red local, se accederá a los distintos routers, hasta llegar a su destino, siempre por la ruta más rápida.
En la memoria caché, aparecerá las diferentes direcciones IP, por las cuales se ha tenido que acceder hasta llegar al 'ping' ejecutado.
Esquema del laboratorio (
Tramas de respuesta)
